PCB/BGA 鑽頭

P.C.B/BGA 鑽頭規格總覽
規格型號 產品實照 直徑範圍 類別說明
UC2 0.075mm~0.25mm 2mm Shank 之UC鑽頭
MD2 0.075mm~0.25mm 2mm Shank 之MD鑽頭



規格型號 產品實照 直徑範圍 類別說明
MD 0.10mm~0.45mm 微小尺寸鑽頭
MDF 0.15mm~0.30mm 軟板專用之MD鑽頭
ST/STC 0.50mm~3.175mm 標準尺寸鑽頭
RD/RDCT 3.20mm~6.50mm 大尺寸／斷屑型大尺寸鑽頭
UCCP 0.10mm~0.75mm 最佳化設計之UC鑽頭
UCWU 0.274mm~0.40mm 高剛性UC鑽頭
UCY-1 0.075mm~0.40mm 改良型雙刃鑽頭
UCY-2 0.075mm~0.45mm 改良型雙刃鑽頭
UCY-3 0.200mm~0.45mm 改良型雙刃鑽頭
UCNY 0.20mm~0.55mm 無鹵素板專用鑽頭
UCMT 0.15mm~0.65mm 高精度UC鑽頭
UCEF 0.20mm~0.45mm 高剛性UC鑽頭
UC/UCC 0.40mm~3.16mm Under Cut鑽頭
SD/SDC 0.30mm~3.15mm 開槽鑽頭
SDU/SDUC 0.30mm~1.75mm 開槽UC鑽頭

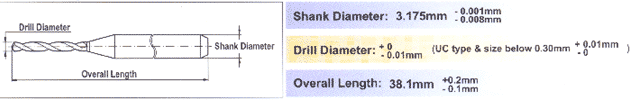

Drill Principle Dimension Tolerance
